1. 產品概述

BLF系列變壓器風扇適用于大中型變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》等標準設計制造的，該產品吸取了國內外同類產品的優點，具有優良的空氣動力性能和噪聲低、效率高、防護分級高、安全可靠等特點，是目前國內先進的變壓器專用風扇。

變壓器風扇由單級軸流式葉輪和專用電動機構成。葉片為等厚板形和機翼形。電動機軸伸端采用雙套軸承結構，并設置了壓注油杯，可定期補充潤滑脂延長使用壽命，止口等部位涂609#高分子液態密封膠密封，具有良好的防護作用，電動機外殼防護分級為IP55，適用于戶外使用。

2. 型號說明

3. 環境條件

3.1周圍空氣溫度：－40℃～75℃

3.2空氣相對濕度：最濕**平均最大相對濕度為95%，同時該**平均最低溫度為25℃。

3.3海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。

3.4太陽輻射最大強度：0.98KW/m2。

3.5最大降雨強度：50mm/10min。

3.6砂塵、冰、雪、霜、露：有。

3.7電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45K，軸承允許溫度（溫度計法）不超過95℃。

3.8采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。

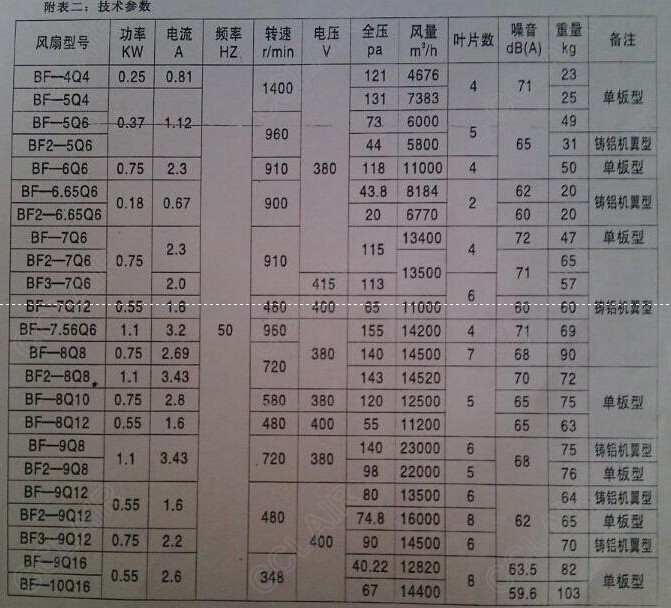

4. 產品型號與技術參數(見附表一)

5.安裝使用 維護說明

5.1外形及安裝尺寸(見附表二與附圖)

5.2使用說明

5.2.1安裝前檢查葉片是否變形，若發現異常應進行校正處理。

5.2.2用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。

5.2.3在出線端標志字母U、V、W相序與電源相序?qū)?yīng)相同時，其旋轉方向應與標識方向相同，否則調相糾正。

5.2.4按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。

5.2.5接通電源，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。

5.3維護說明

5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。

5.3.2初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異常現象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。

5.3.3停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。

5.3.4停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。

5.3.5拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V,時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V,時間為1min。如無故障則重新組裝，并要加注新潤滑脂。

6.運輸儲存

6.1在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。

6.2在運輸過程中應避免沖擊性劇烈振動，以防止破損。

6.3若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。

6.4儲存環境溫度－10℃～40℃，相對濕度不大于90%。保持通風、干燥、清潔，無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。

7.訂貨說明

7.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。

7.2訂購配件時請說明整機型號與配件名稱及規格。

7.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。

7.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。
