點擊圖片查看原圖一、主要用途：
干式多片電磁離合器、制動器，為磁通不過片式，動作靈敏可靠，摩擦片磨損后易調整，空載力矩小。主要用于搬運、軋鋼，半自動車床，數控機床，紡織等機械傳動系統中，實現離合、換向、變速、制動、定位等功能。
二、干式多片電磁離合（制動）器在下列條件下能可靠工作
1．離合器安裝地點海拔不超過2000m；
2．周圍環境溫度―5℃～+40℃;
3．周圍介質中無爆炸危險、且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃
4．離合器線圈電壓波動不超過+5％和－15％的額定電壓；
5．摩擦片應清潔無油污。

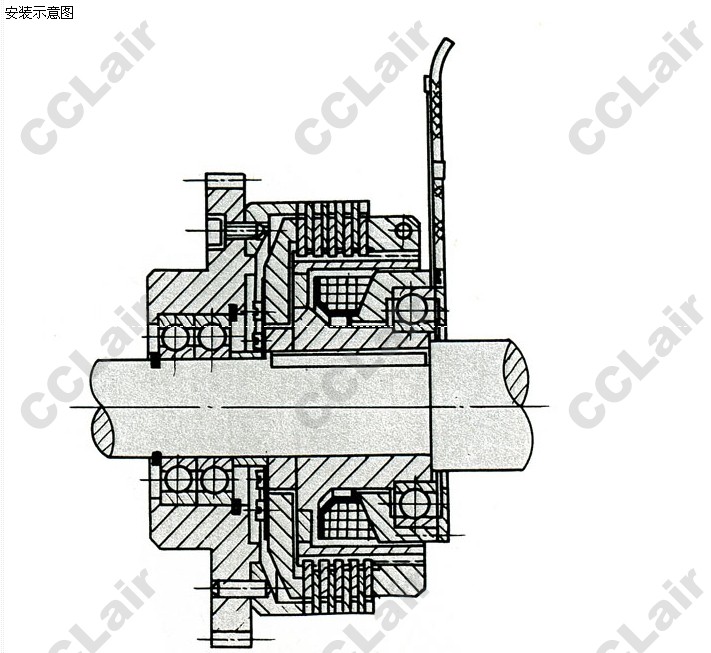

三、安裝
1．安裝前檢查摩擦片不應有油污及雜物。
2．安裝前應軸向固定，；如分軸安裝應保持同軸度為9級。

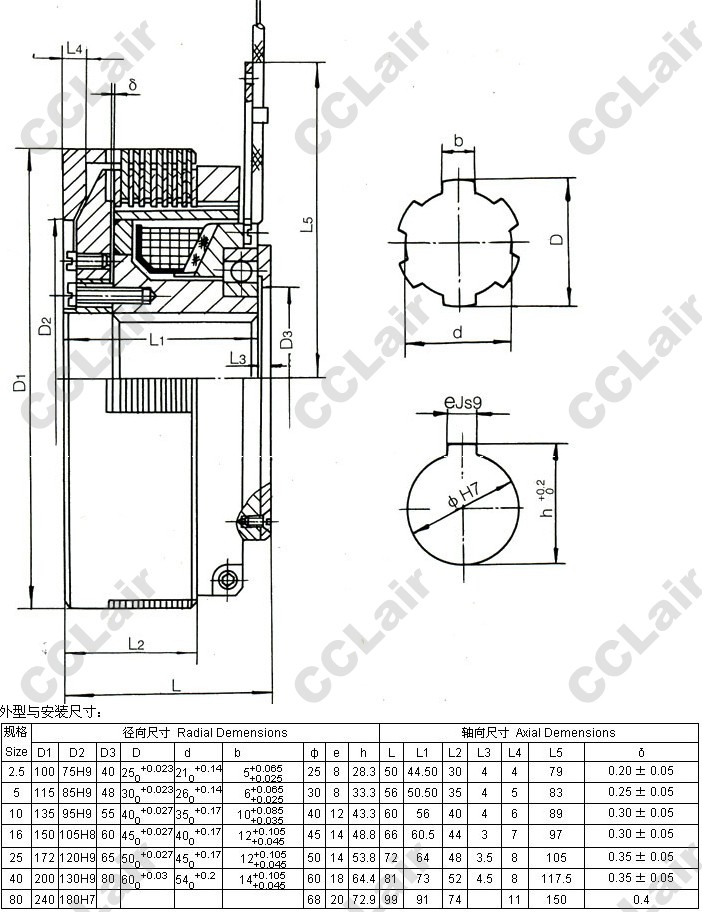

3．摩擦片磨損后，應調整氣隙＆。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使＆達到表中規定值，然后再擰緊螺釘。
主要性能參數：
|
規格 size |
額定動力矩Rated DgnamicTorque N.M |
空載力矩Drag torque |
接通時間Engagement Time ( ≤ )S |
斷開時間Disengagement |
額定電壓Rated Voltage |
線圈消耗功率（ 20 ℃ ）Coil Consumption power （ 20 ℃ ） W |
允許最高轉速Allowed Max |
重量Weight |
|
2.5 |
25 |
0.10 |
0.10 |
0.03 |
24 |
16.5 |
3500 |
2 |
|
5 |
50 |
0.20 |
0.14 |
0.04 |
24 |
20.5 |
3000 |
3 |
|
10 |
100 |
0.30 |
0.16 |
0.06 |
24 |
28.8 |
3000 |
4.5 |
|
16 |
160 |
0.8 |
0.20 |
0.10 |
24 |
48 |
2500 |
5.9 |
|
25 |
250 |
1.2 |
0.27 |
0.15 |
24 |
53 |
2200 |
8.95 |
|
40 |
400 |
2.0 |
0.35 |
0.20 |
24 |
62 |
2000 |
13.45 |
|
80 |
800 |
4.0 |
24 |
79 |
