一、概述
        適用于以油、氣為介質的管路系統用錐密封焊接式管接頭，工作溫度為-25～+80℃。

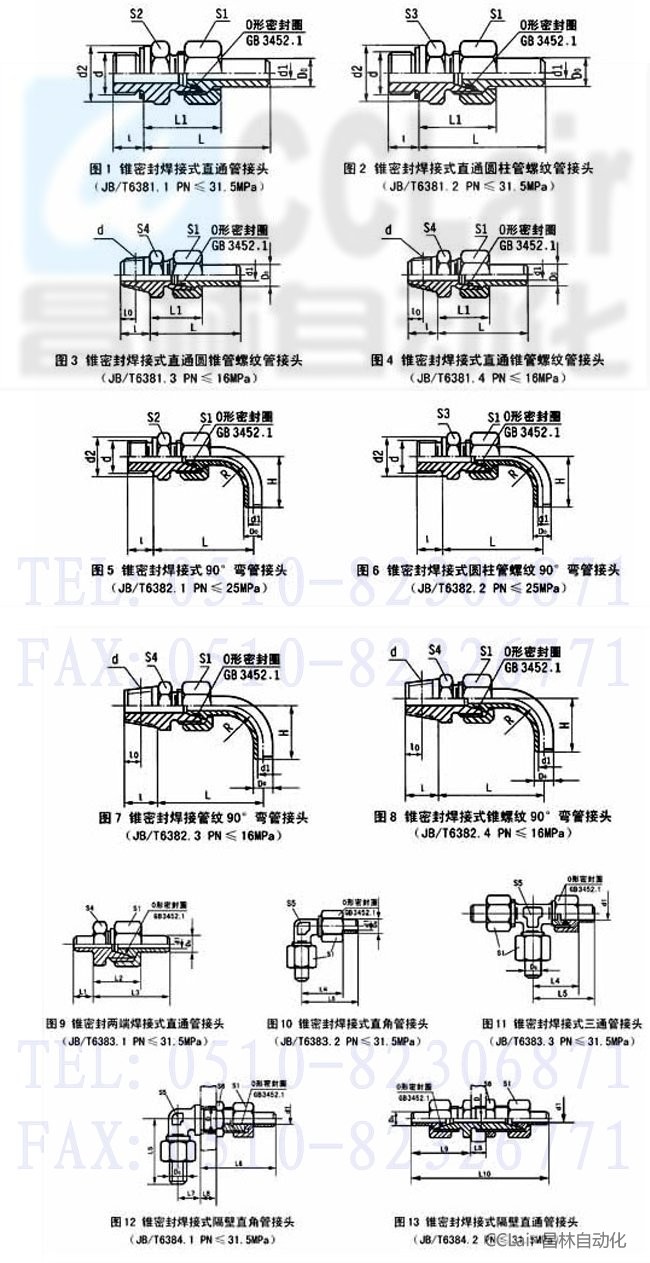

        錐密封焊接式直通管接頭、錐密封焊接式直通圓柱管螺紋管接頭、錐密封焊接式直通圓錐管螺紋管接頭、錐密封焊接式錐螺紋管接頭、錐密封焊接式90°彎管接頭、錐密封焊接式圓柱管螺紋90°彎管接頭、錐密封焊接式圓錐管紋90°彎管接頭、錐密封焊接式錐螺紋90°彎管接頭、錐密封兩端焊接式直通管接頭、錐密封焊接式直角管接頭、錐密封焊接式三通管接頭、錐密封焊接式隔壁直角管接頭、錐密封焊接式隔壁直通管接頭的形式和尺寸按圖1～圖13和表中的規定。
二、結構形式


三、外形尺寸

Do	d				d1	d2		lo		l
	Ⅰ	Ⅱ	Ⅲ	Ⅳ		Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ Ⅱ	Ⅲ	Ⅳ
8	M12X1.5		R1/8	NPT1/8	4	18		4.0	4.102	12	14	9
10	M14X1.5	G1/4A	R1/4	NPT1/4	6	21	24	6.0	5.786		18	14
12	M16X1.5	G3/8A	R3/8	NPT3/8	7	24	27	6.4	6.09		22
14	M18X1.5	G3/8A			8	27				14
16	M22X1.5	G1/2A	R1/2	NPT1/2	10	30	34	8.2	8.12		25	19
20	M27X2	G3/4A	R3/4	NPT3/4	13	36	41	9.5	8.61	16	28
25	M33X2	G1A	R1	NPT1	17	41	46	10.4	10.16	18	32	24
30	M42X2	G11/4A	R11/4	NPT11/4	20	55	55	12.7	10.66	20	35
38	M48X2	G11/2A	R11/2	NPT11/2	26	60	60			22	38	36

管子外徑DO l1 L L1 L2 L3 L4 L5 L6 L7 L8 直通接頭 90°彎接頭 Ⅰ Ⅱ Ⅲ Ⅳ Ⅰ Ⅱ Ⅲ Ⅳ Ⅰ Ⅱ Ⅲ Ⅳ 8 12 48 47 68 67 28 27 27 47 34 54 70 17 ≈20 10 14 49 48 72 71 29 28 28 48 40 60 72 19 12 51 50 81 80 30 29 29 50 41 62 75 19 14 59 58 83 82 36 35 35 58 45 65 84 22 ≈22 16 19 62 60 90 89 39 37 37 60 47 70 85 23 20 68 66 112 110 43 41 41 66 55 80 91 27 25 24 78 76 118 116 48 46 46 76 62 92 100 31 30 83 81 152 150 52 50 50 81 68 99 107 39 38 26 92 90 182 180 56 54 54 90 74 110 116 43

管子外徑DO L9 L10 S1 S2 S3 S4 S5 S6 H R D 密封圈 墊圈 O型密封圈 端面 錐面 8 47 117 21 18   18 16 24 56 20 17 12   7.5X1.8 10 48 120 24 21 24 21 16 27 56 20 19 14 16X2.65 9X1.8 12 50 125 24 24 27 24 18 30 58 24 21 15 8X2.65 11.2X1.8 14 58 142 27 27 24 21 30 58 28 23 118 11.8X2.65 16 60 145 30 30 34 27 24 36 60 32 25 22 23.6X2.65 14X2.65 20 66 157 36 36 41 34 27 41 70 45 31 27 30X2.65 18X2.65 25 76 176 46 46 46 41 34 50 110 58 37 33 34.5X2.65 23.6X2.65 30 81 188 50 55 55 46 36 55 130 72 43 42 43.7X2.65 28X2.65 38 90 206 60 60 60 55 46 65 140 90 53 48 50X2.65 36.5X2.65

管子外徑DO JB/T 6381.1 JB/T 6381.2 JB/T 6381.3 JB/T 6381.4 JB/T 6382.1 JB/T 6382.2 JB/T 6382.3 JB/T 6382.4 JB/T 6383.1 JB/T 6383.2 JB/T 6383.3 JB/T 6384.1 JB/T 6384.2 8 0.11   0.10 0.1 0.12   0.12 0.12 0.09 0.16 0.23 0.28 0.27 10 0.13 0.13 0.11 0.11 0.13 0.13 0.13 0.13 0.11 0.19 0.29 0.32 0.31 12 0.15 0.16 0.15 0.15 0.16 0.16 0.16 0.16 0.15 0.22 0.32 0.37 0.36 14 0.18 0.18 0.18 0.18 0.20 0.20 0.19 0.19 0.18 0.24 0.36 0.54 0.44 16 0.24 0.24 0.22 0.22 0.26 0.26 0.24 0.25 0.23 0.32 0.48 0.63 0.62 20 0.47 0.47 0.45 0.45 0.6 0.6 0.58 0.58 0.42 0.59 0.82 0.9 0.85 25 0.95 0.95 0.91 0.91 0.84 0.84 1.09 1.09 0.89 1.05 1.51 1.38 1.33 30 1.18 1.18 1.15 1.15 1.32 1.31 1.32 1.32 1.09 1.3 1.82 1.86 1.75 38 1.26 1.26 1.51 1.51 1.85 1.85 1.78 1.78 1.42 1.82 2.66 2.67 2.3

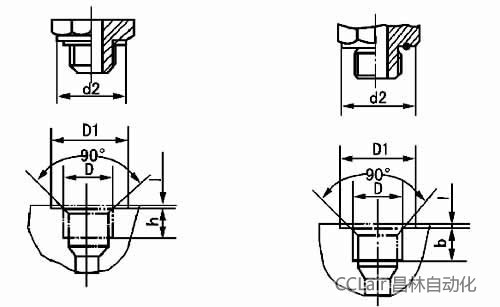

錐密封焊接式管接頭端接螺紋（公制細牙和圓柱管螺紋）連接尺寸 錐密封焊接式管接頭端接螺紋的連接尺寸見圖A1、A2 及表A1。

管子外徑DO D d2 D1 b 公制細牙螺紋 圓柱管螺紋 公制細牙螺紋 圓柱管螺紋 公制細牙螺紋 圓柱管螺紋 8 M12X1.5   18   19   15 17 10 M14X1.5 G1/4A 21 24 22 25 12 M16X1.5 G3/8A 24 27 25 28 14 M18X1.5 G3/8A 27 29 16 M22X1.5 G1/2A 30 34 31 35 20 M27X2 G3/4A 36 41 37 42 19 25 M33X2 G1A 46 46 47 47 21 30 M42X2 G11/4A 55 55 56 56 23 38 M48X2 G11/2A 60 60 61 61 25

三、標記說明

a、管子外徑D0為20mm的錐密封焊接式直通管接頭： 管接頭20 JB/T6381.1-92 b、管子外徑D0為20mm的錐密封焊接式直通圓柱管螺紋管接頭： 管接頭20 JB/T6381.2-92 c、管子外徑D0為20mm的錐密封焊接式直通圓錐管螺紋管接頭； 管接頭20 JB/T6381.3-92 d、管子外徑D0為20mm的錐密封焊接式直通錐螺紋管接頭： 管接頭20 JB/T6381.4-92 e、管子外徑D0為20mm的錐密封焊接式90°彎管接頭： 管接頭20 JB/T6382.1-92 f、管子外徑D0為20mm的錐密封焊接式圓柱管螺紋90°彎管接頭： 管接頭20 JB/T6382.2-92 g、管子外徑D0為20mm的錐密封焊接式圓錐管螺紋90°彎管接頭： 管接頭20 JB/T6382.3-92 h、管子外徑D0為20mm的錐密封焊接式錐螺紋90°彎管接頭： 管接頭20 JB/T6382.4-92 i、管子外徑D0為20mm的錐密封兩端焊接式直通管接頭： 管接頭20 JB/T6383.1-92 j、管子外徑D0為20mm的錐密封焊接式直角管接頭： 管接頭20 JB/T6383.2-92 k、管子外徑D0為20mm的錐密封焊接式三通管接頭： 管接頭20 JB/T6383.3-92 l、管子外徑D0為20mm的錐密封焊接式隔壁直角管接頭： 管接頭20 JB/T6384.1-92 m、管子外徑D0為20mm的錐密封焊接式隔壁直通管接頭： 管接頭20 JB/T6384.2-92
