DHM3-1.5C，DHM3-3C，DHM3-4C，DHM3-8C，電磁失電制動器
㈠、主要特征：DHM3-口C型電磁失電制動器是銜鐵在不同點情況下可以采用螺絲手動釋放使摩擦盤接觸制動狀態。
㈡、主要用途：DHM3-口C型電磁失電制動器廣泛用于機床、冶金、化工、建筑、包裝等機械傳動系統中，起定位、斷電保護作用，具有動作靈敏、制動速度快的特點。
㈢、制動器在下列條件下能可靠工作：
1、制動器安裝地點海拔不超過2000m；
2、周圍環境溫度-5℃—+40℃；
3、周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、制動器線圈電壓波動不超過+5%和―15%額定電壓；
5、在干式條件下工作。
㈣、安裝：
1、安裝時制動器必須清洗干凈，摩擦面和制動器內部不得有油污和塵埃；
2、齒輪套不允許有軸向竄動。
主要性能參數
|
規格 |
額定靜力矩 N.m |
額定電壓 D.C.V |
線圈消耗功率 (20℃)W |
允許最高轉速 r/min |
|
1.5C |
15 |
99 |
35 |
3000 |
|
3C |
30 |
99 |
46 |
3000 |
|
4C |
40 |
170 |
54 |
3000 |
|
8C |
80 |
170 |
74 |
3000 |

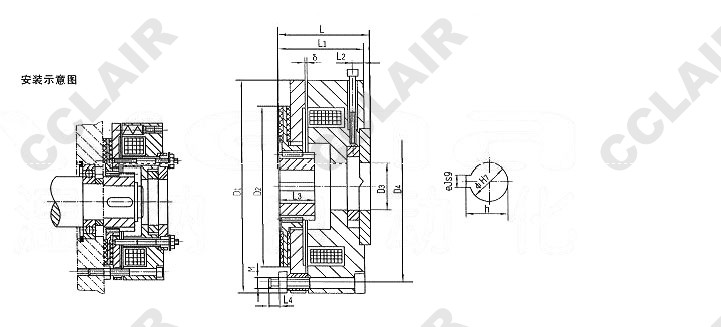

外形與安裝尺寸
|
規格 Size |
徑向尺寸Radial Demensions |
軸向尺寸Axial Demensions |
||||||||||||
|
D1 |
D2 |
D3 |
D4 |
φ |
h |
e |
M |
L |
L1 |
L2 |
L3 |
L4 |
δ |
|
|
1.5C |
127 |
103 |
30 |
114 |
24.8 |
28.1 |
8 |
3XM6 |
56 |
51.5 |
10 |
25 |
7 |
0.3 |
|
3C |
145 |
116 |
40 |
133 |
29.5 |
32.8 |
8 |
3XM6 |
60 |
55 |
9 |
30 |
8 |
0.4 |
|
4C |
166 |
135 |
40 |
150 |
29.5 |
33.3 |
8 |
3XM8 |
65 |
59.5 |
9.5 |
30 |
20.5 |
0.5 |
|
8C |
190 |
157 |
45 |
176 |
39.5 |
42.8 |
12 |
3XM10 |
78.5 |
73.5 |
11 |
30 |
17.5 |
0.5 |
|
|
|
|
|
|
|
|
