LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花聯軸器

點擊圖片查看原圖

型號：	LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花聯軸器
PDF下載：	如需產品詳細說明請與銷售客服聯系
瀏覽次數：	852

公司基本資料信息

聯系人銷售員 1385(先生)
電話13861877712
地區(qū)江蘇-無錫市
地址無錫市會北路28-135

詳細說明

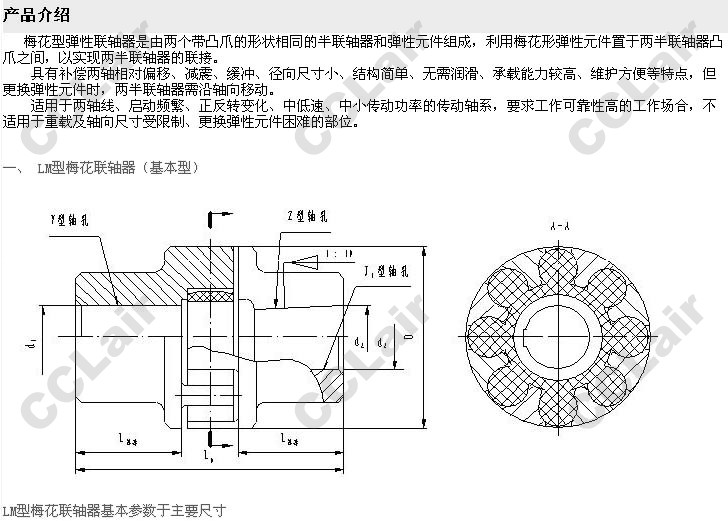

LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花聯軸器

型號	公稱扭矩N*m		許用轉速n r/min	軸孔直徑m	軸孔長度（mm）			L0 mm	D mm	彈性件型號	轉動慣量 I Kg*m2	質量 M Kg
	彈性件硬度				Y型	J1、Z型	L推薦
	a/Ha	b/Hb		d1、d2 、dZ	L
	80±5	60±5
LM1	25	45	15300	12，14	32	27	35	86	50	MT1	0.0002	0.66
				16，18，19	42	30
				20，22，24	52	38
				25	62	44
LM2	50	100	12000	16，18，19	42	30	38	95	60	MT2	0.0004	0.93
				20，22，24	52	38
				25，28	62	44
				30	82	60
LM3	100	200	10900	20，22，24	52	38	40	103	70	MT3	0.0009	1.41
				25，28	62	44
				30，32	82	60
LM4	140	280	9000	22，24	52	38	45	114	85	MT4	0.0020	2.18
				25，28	62	44
				30，32，35，38	82	60
				40	112	84
LM5	350	400	7300	25，28	62	44	50	127	105	MT5	0.0050	3.60
				30，32，35，38	82	60
				40，42，45	112	84
LM6	400	710	6100	30，32，35，38	82	60	55	143	125	MT6	0.0114	6.07
				40，42，45，48	112	84
LM7	630	1120	5300	35，38	82	60	60	159	145	MT7	0.0232	9.09
				40，42，45，48，50，55	112	84
LM8	1120	2240	4500	45，48，50，55，56	112	84	70	181	170	MT8	0.0468	13.56
				60，63，65	142	107
LM9	1800	3550	3800	50，55，56	112	84	80	208	200	MT9	0.1041	21.40
				60，63，65，70，71，75	142	107
				80，	172	132
LM10	2800	5600	3300	60，63，65，70，71，75	142	107	90	230	230	MT10	0.2105	32.03
				80，85，90，95	172	132
				100	212	167
LM11	4500	9000	2900	70，71，75	142	107	100	260		MT11	0.4338	49.52
				80，85，90，95	172	132
				100，110，120，	212	167
LM12	6300	12500	2500	80，85，90，95	172	132	115	297	300	MT12	0.8205	73.45
				100，110，120，125	212	167
				130	252	202
LM13	11200	20000	2100	90，95，	172	132	125	323	360	MT13	1.6718	103.86
				100，110，120，125	212	167
				130，140，150	252	202
LM14	12500	25000	1900	100，110，120，125	212	167	135	333	400	MT14	2.4990	127.59
				130，140，150	252	202
				160	302	242
注： 1、質量、轉動慣量按L推薦最小軸孔計算近似值； 2、帶*軸孔可以用于Z型軸孔; 3、a、b為二種材料的硬度代號。
