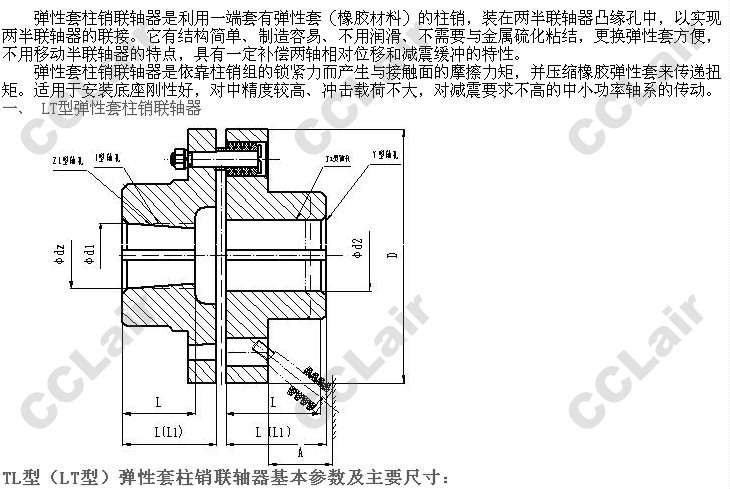

TL1,TL2,TL3,TL4,TL5,TL6,TL8,TL9,TL10,TL141,TL12,TL13,LT1,LT2,LT3,LT4,LT5,LT6,彈性套柱銷聯軸器

點擊圖片查看原圖

型號：	TL1,TL2,TL3,TL4,TL5,TL6,TL8,TL9,TL10,TL141,TL12,TL13,LT1,LT2,LT3,LT4,LT5,LT6,彈性套柱銷聯軸器
PDF下載：	如需產品詳細說明請與銷售客服聯系
瀏覽次數：	887

公司基本資料信息

詳細說明

LT8,LT9,LT10,LT141,LT12,LT13,

型號	公稱扭矩Tn（N*m）	許用轉速 r/min	軸孔直徑 Mm	軸孔直徑				D	A	質 量 m kg	轉動 慣量I kg*m2
				Y型	J、J1、Z型		L推薦
			d1、、d2、dz	L	L1	L
TL1 (LT1)	6.3	8800	9	20	14	—	25	71	18	0.82	0.0005
			10、11	25	17
			12、14	32	20
TL2 (LT2)	16	7600	12、14				35	80		1.20	0.0008
			16、18、19	42	30	42
TL3 (LT3)	31.5	6300	16、18、19				38	95	35	2.20	0.0023
			20、22	52	38	52
TL4 (LT4)	63	5700	20、22、24				40	106		2.84	0.0037
			25、28	62	44	62
TL5 (LT5)	125	4600	25、28				50	130	45	6.05	0.0120
			30、32、35	82	60	82
TL6 (LT6)	250	3800	32、35、38				55	160		9.57	0.0280
			40、42	112	84	112
TL7(LT7)	500	3600	40、42、45、48				65	190		14.01	0.0550
TL8 (LT8)	710	3000	45、48、50、55、56				70	224	65	23.12	0.1340
			60、63	142	107	142
TL9 (LT9)	1000	2850	50、55、56	112	84	112	80	250		30.69	0.2130
			60、63、65、70、71	142	107	142
TL10 (LT10)	2000	2300	63、65、70、71、75				100	315	80	61.40	0.6600
			80、85、90、95	172	132	172
TL11 (LT11)	4000	1800	80、85、90、95				115	400	100	120.7	2.1220
			100、110	212	167	212
TL12 (LT12)	8000	1450	100、110、120、125				135	475	130	210.34	5.3900
			130	252	202	252
TL13 (LT13)	16000	1150	120、125	212	167	212	160	600	180	419.36	17.580
			130、140、150	252	202	252
			160、170	302	242	302
注： 1、質量、轉動慣量按材料為鑄鋼、無孔、L推薦、計算近似值； 2、轉動慣量為近似值； 3、短時過載不得超過公稱扭矩Tn的2倍； 4、工作環境溫度-30℃~+80℃； 5、半聯軸器材質45鋼。
