點擊圖片查看原圖GDQ-DN20,GDQ-DN25,GDQ-DN32,GDQ-DN40,GDQ-DN50,GDQ-DN65,緊急切斷電磁閥
GDQ-DN80,GDQ-DN100,
應用范圍
工業爐窯、燃燒器、焚燒爐、燃?xì)饧訜嵩O(shè)備、鍋爐、燃料供給安全保護、燃?xì)庑孤﹫缶到y(tǒng)、
消防緊急切斷系統，燃?xì)夤芫W(wǎng)、燃?xì)馓幚韽S、加氣站、安全保護系統、廣泛用于各類管網安全保護、
在事故發生之前，本閥快速切斷，及時制止惡性事故發生。
|
技術參數 |
|
|
公稱通徑 |
DN20-DN350 |
|
原理結構 |
直動式、分步直動式、先導式 |
|
密封材料 |
NBR、FKM |
|
閥體材質 |
SS304、精鑄球鐵、部分可選WCB |
|
環境溫度 |
-30℃～+60℃（防爆型-20℃～+40℃） |
|
適用流體 |
煤氣、天然氣、液化氣、沼氣、燃油等 |
|
流體粘度 |
≤22mm2/S（50mm2/S以下可特制） |
|
連接方式 |
內螺紋、法蘭 |
|
安裝方式 |
水平安裝(禁止傾斜或倒置），閥桿向上 |
|
防護等級 |
普通型IP54，防爆型IP65 |
|
響應速度 |
1~3S，視壓差及口徑大小而異 |
|
控制方式 |
常開，通電瞬間關閉；手動復位打開 |
|
流體溫度 |
C1:-20℃～+60℃； C3:-10℃～+120℃ |
|
電氣參數 |
|
|
電源電壓 |
220V 110VAC50/60Hz24V 12VDC |
|
額定功率 |
見規格參數表 |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 |
|
功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
E |
防爆型 |
防爆等級：Ex dⅡCT4/T5 |
|
DA |
雙作用控制 |
兩個線圈分別控制開、關 |
工作原理：
當電磁閥需打開時，用手拉起手柄，電磁閥打開；
當線圈瞬間通電時(延時通電不超過30秒鐘)，電磁閥手柄復位，電磁閥關閉。停電需關閉電磁閥時，按下手動按鈕電磁閥關閉(此閥必須帶有手動功能)。
特殊型工作原理：
通電打開時(可長期通電)，按下起動按鈕閥打開，發生報警時或停電時閥關閉。
解除報警或來電時，按下起動按鈕閥在打開。
|
|
|||||||
|

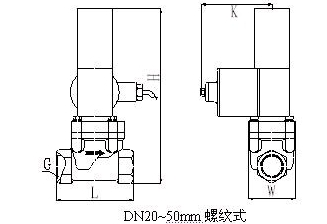

外形尺寸（螺紋式） |
|||||||
|
通徑 DN |
不銹鋼 |
球墨鑄鐵 |
K |
||||
|
L |
W |
H |
L |
W |
H |
||
|
20 |
84 |
52 |
190 |
90 |
|||
|
25 |
92 |
62 |
195 |
120 |
68 |
230 |
90 |
|
32 |
118 |
76 |
278 |
126 |
85 |
270 |
100 |
|
40 |
130 |
82 |
286 |
141 |
90 |
285 |
100 |
|
50 |
148 |
96 |
305 |
155 |
104 |
305 |
100 |
|
外形尺寸（不銹鋼法蘭式） |
|||||
|
通徑 |
L |
H |
D |
D1 |
n-d |
|
20 |
97 |
251 |
95 |
75 |
4-Φ10 |
|
25 |
112 |
255 |
102 |
85 |
4-Φ12 |
|
32 |
130 |
285 |
120 |
100 |
4-Φ14 |
|
40 |
144 |
305 |
135 |
110 |
4-Φ16 |
|
50 |
160 |
330 |
155 |
125 |
4-Φ16 |
|
65 |
203 |
380 |
172 |
145 |
4-Φ16 |
|
80 |
218 |
420 |
185 |
160 |
4-Φ18 |
|
100 |
231 |
440 |
205 |
180 |
8-Φ18 |
|
|
|||||
|

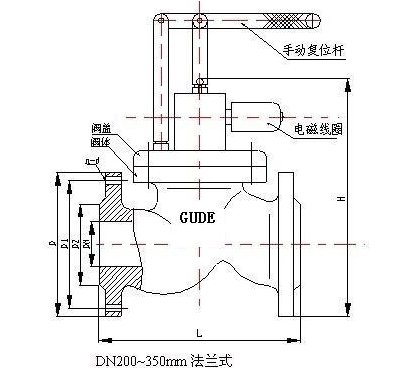

外形尺寸 |
|||||
|
通徑 |
L |
H |
D |
D1 |
n-d |
|
25 |
121 |
265 |
114 |
85 |
4-Φ12 |
|
32 |
130 |
285 |
135 |
100 |
4-Φ16 |
|
40 |
155 |
318 |
137 |
110 |
4-Φ16 |
|
50 |
163 |
300 |
150 |
125 |
4-Φ16 |
|
65 |
208 |
380 |
175 |
145 |
4-Φ17 |
|
80 |
275 |
420 |
190 |
160 |
8-Φ18 |
|
100 |
300 |
440 |
215 |
180 |
8-Φ18 |
|
150 |
409 |
580 |
285 |
240 |
8-Φ23 |
|
200 |
330 |
295 |
12-Φ22 |
||
