2、性能參數： 1、簡介 　YMDZ系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。 這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。 YMDZ -05 YMDZ -08 YMDZ -15 YMDZ -30 YMDZ -40 YMDZ -75 YMDZ -150 YMDZ -200 YMDZ -300 YMDZ -450 YMDZ-600 YMDZ -750 YMDZ -2000 配套YEJ電機機座號 71 80 90 100 112 132 160 180 200 225 250 280 315 額定力距 (N.m) 5 8 15 30 40 80 150 200 300 450 600 850 2000 額定功率 P20 (W) 35 50 60 80 110 130 150 150 200 200 210 340 400 接通時間 (≤ms) 63 87 110 140 152 165 214 252 303 359 385 435 495 斷開時間 (≤ms) 55 72 95 120 130 140 180 210 250 270 285 320 375 最大工作氣隙＆max(mm) 0.8 1 1 1 1 1.2 1.2 1.2 1.5 1.5 1.6 1.8 1.8 額定電壓 (VDC) 99 99 99 99 170 170 170 170 170 170 170 170 170 允許最高工作轉速 (rpm) 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000

3、安裝：

安裝注意事項 摩擦片及銜鐵表面不得有油污，必須保持清潔。 安裝時必須保證氣隙“&” 花鍵套不得有軸向竄動 安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

4、外形及安裝尺寸：

d N×M D2 D3 D4 D5 D6 b B1 YMDZ-05 14.8 3×M5 90 78 51 102 10 5 109.5 YMDZ-08 19.8 3×M5 105 92 65 118 10 6 124 YMDZ-15 24.8 3×M6 114 98 65 128 10 8 137 YMDZ-30 29.5 3×M6 133 118 80 147 10 8 155 YMDZ-40 29.5 3×M8 150 131 90 167 12 8 172 YMDZ-75 39.5 3×M8 170 151 104 188 12 12 191 YMDZ-150 44.5 4×M10 202 181 120 222 12 12 224 YMDZ-200 53 4×M10 244 220 140 265   16   YMDZ-300 59 4×M12 280 254 170 310   18   YMDZ-450 65 4×M12 300 274 180 330   18   YMDZ-600 65 4×M16 350 305 180 380   18   YMDZ-750 68 6×M16 390 350 195 422   18   YMDZ-2000 80 8×M16 550 510 350 580   22

	h	H1	H2	H3	H4	H5	H6	L	δ	β
YMDZ-05	16.2	47	2	21	120	60	25	20	0.3	120
YMDZ-08	21.6	55	3	21	135	75	25	20	0.3	120
YMDZ-15	28.1	60	3	24	140	80	25	25	0.4	100
YMDZ-30	32.8	61	3	24.5	150	90	250	30	0.4	100
YMDZ-40	32.8	63	3	25	180	102	32	30	0.5	80
YMDZ-75	42.8	75	3	29	195	112	32	30	0.5	80
YMDZ-150	47.8	88	3.5	34	275	133	32	35	0.6	80
YMDZ-200	57.3	80	3.5					40	0.6
YMDZ-300	63.4	95	3.5					50	0.8
YMDZ-450	69.4	100	3.5					56	0.8
YMDZ-600	69.4	110	4					56	0.8
YMDZ-750	72.4	120	4					62	1.0
YMDZ-2000	85.4	130	7.5					62	1.0

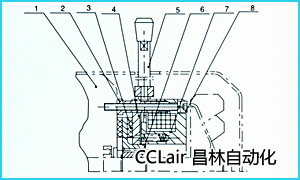

5、安裝示意圖 1、電機端蓋 2、空心螺栓裝置 3、制動盤 4、銜鐵 5、手動釋放裝置 6、花鍵套 7、磁軛組件 8、安裝螺栓
